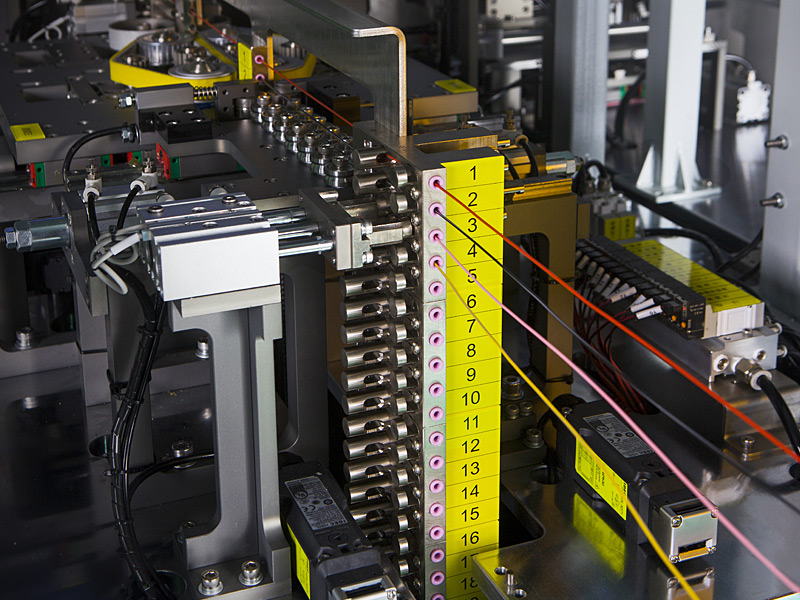

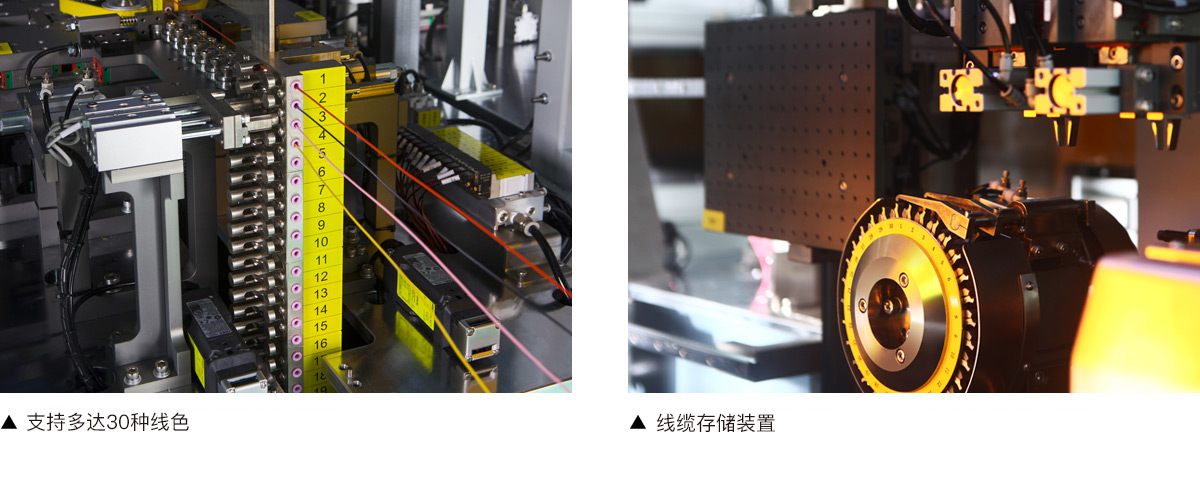

日精智能JM-800第三代汽車線束自動化加工中心，采用高精度AI視覺引導插入技術，輔助修正端子插入角度、間距，端子偏離自動修正，以滿足汽車線束高精度加工要求。JM-800支持30線色、多種端子壓接，可搭載多工位穿防水栓、打號碼管、穿熱縮管，支持多種不同塑殼插入及AWG18-26#線的生產。可聯MES，配置日精智能CFM壓力監測和CCD視覺檢測系統，全過程質量監控。高度靈活的塑件插接托盤，可嵌入多種不同類型的塑殼，能以更大的靈活性生產大量不同類型的特定線束。支持非標定制，還可靈活擴展多項附加功能，具有高柔性、可靈活配置工作站、產品切換時間短、加工精度高等特點。
JM-800 全自動汽車線束多工位端子插殼機 (升級版)
AI視覺引導插入技術，端子偏離自動修正，通過AI智能算法和光學測量系統，自動修正端子插入角度、間距，使端子能夠精確定位并插入連接器。

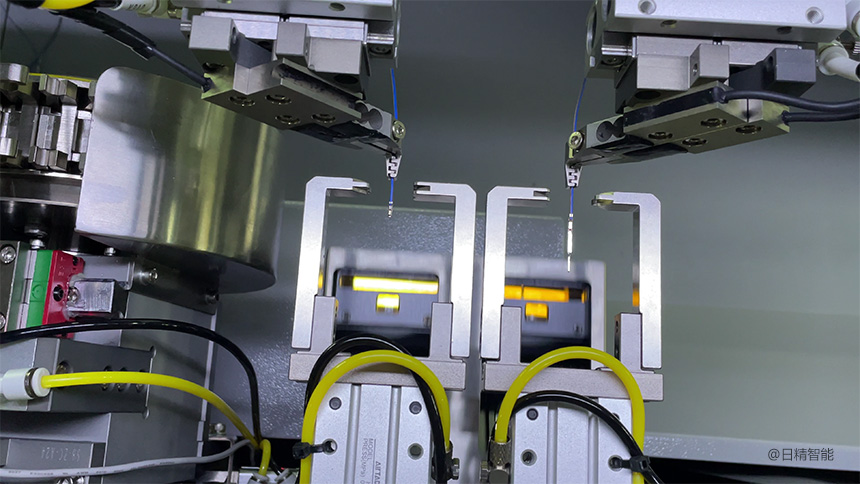

AI視覺引導插入技術
通過慢動作演示，可以直觀的發現插位動作，并非傳統單一的三軸坐標運動。而是通過AI智能算法和光學測量系統，高度模擬人手插入的細微調節動作，自動修正端子插入角度、間距，使端子能夠精確定位并插入連接器。
我們通過人工干預測試，分別從不同方向、角度，人為將要插入的端子傾斜到一定的角度，以此模擬正常生產過程中出現的偏離狀態，當插入時檢測到插入阻力，插位模組會通過AI智能算法，結合力傳感器和光學測算數據，及時自動修正端子偏離的角度、間距并迅速回正，通過光學測量系統，精確測量連接器膠殼的孔位，使端子能夠精確定位并插入連接器，并在整個插入過程中對插入力和回拉力進行全程測控，以確保端子插入穩固符合預定的品質標準。
視頻演示
產品功能：
電線切斷、兩端去皮、兩端壓著、穿防水栓、多種塑殼插入、人工上殼、電線U型拿法、良品/不良品分別排出、自動排出。

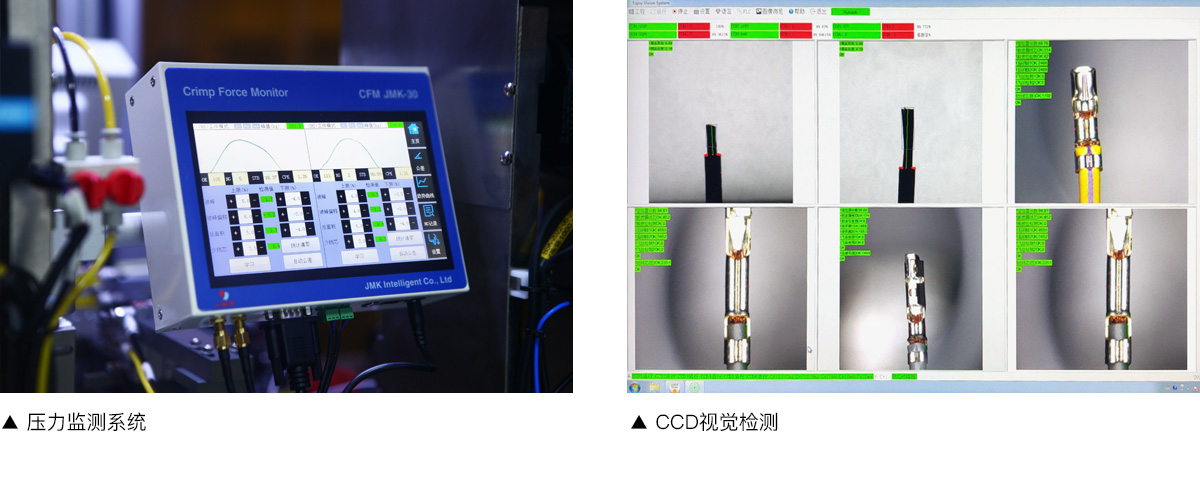

壓力低下、電線有無檢出、電線過負荷檢出、壓著失誤檢出、端子有無檢出、端子過負荷檢出、端子插入檢出、電線導通、壓力監測（可選配）、CDD視覺檢測（可選配）

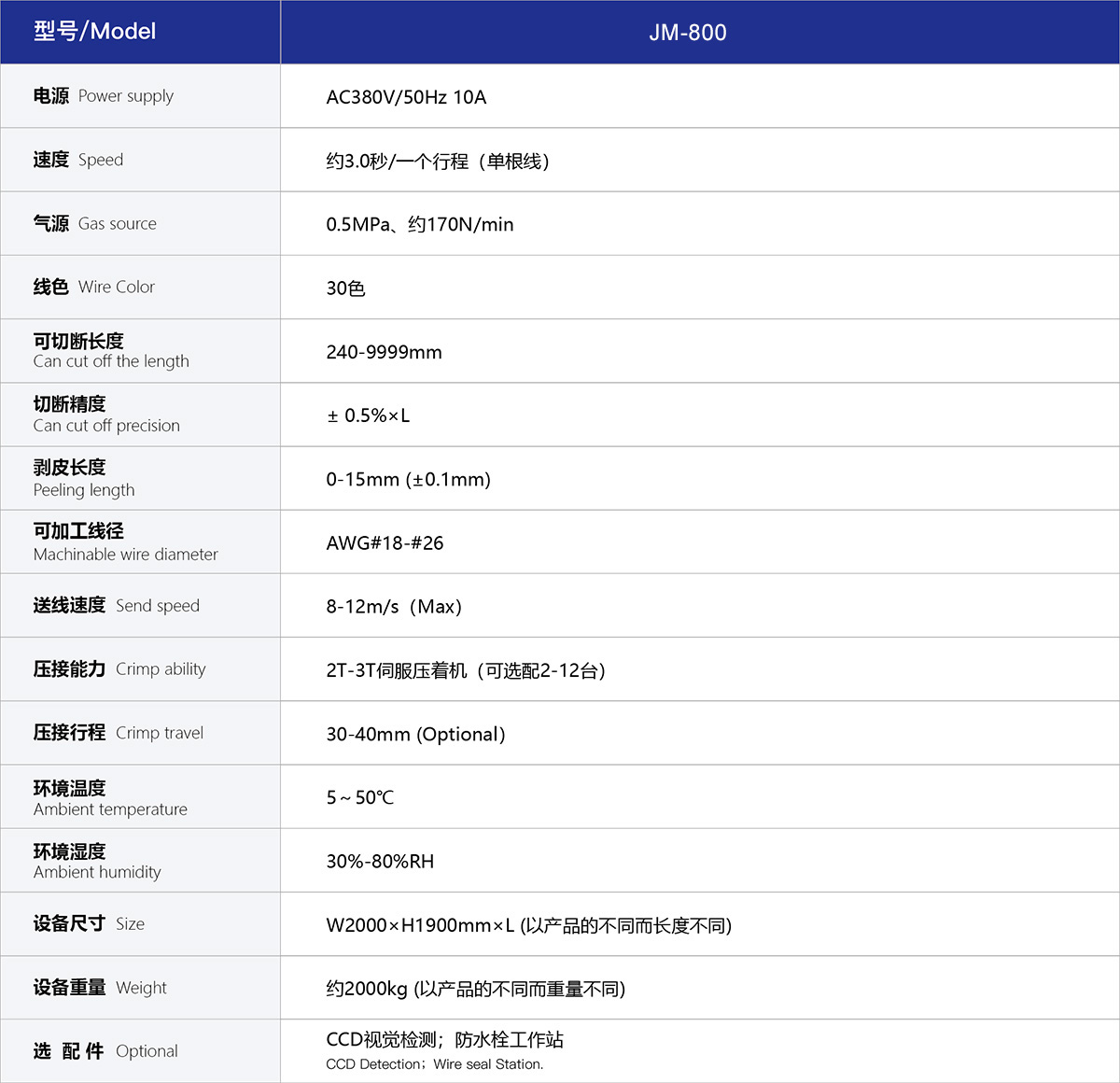

規格參數：
線束案例：
